扬州市一诺节能科技有限公司
联系人：马先生
手机：18136607888
地址：江苏扬州宝应县泾河镇白龙南路
联系我们 CONTACT US
模塑聚苯板厂家浅谈EPS板的功能特性
2020-12-04
点击数：648

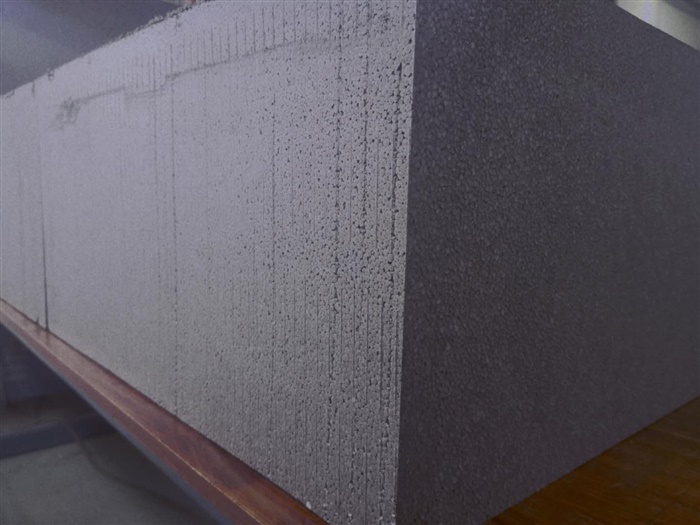

模塑聚苯板（EPS）板具有很不错的耐久性，不过当EPS板直接暴露在室外气候情况下，表面比较容易受到损坏，所以，模塑聚苯板厂家也是要提醒大家注意对于EPS的及时掩盖
模塑聚苯板（EPS）板具有很不错的耐久性，不过当EPS板直接暴露在室外气候情况下，表面比较容易受到损坏，所以，模塑聚苯板厂家也是要提醒大家注意对于EPS的及时掩盖，这样才会有效防止其缩短变形。接下来，我们具体分析下EPS板的功能特性。
（1）抗老化性
老化实验：日本WEL-6X-HCE型老化实验机，氙灯功率6KW，每小时降雨12min，加热48min，温度55℃，相对湿度95%。款式1外表暴露，款式2外表掩盖一层牛皮纸。实验500h后，款式1外表凹凸不平，凹陷深度约1mm。试样2外表无任何改变。
室外天然暴露实验：EPS板外表暴露放置室外，1个月后，外表开端粉化，内部结构没有改变。
A，南京某小区，朝南外墙，2004年用EPS做的外墙外保温，涂料饰面，10年后取样，EPS板材的多空结构、密度、力学功能、导热系数无任何改变。
B，国内某铁路冷藏车用EPS做保温，运用8~10年后拆除，放置露天日晒风吹雨淋，只是外表粉化，切开后，与新产品无异。经检测，密度、导热系数均无改变[导热系数为0.035W/（m▪k）]。车厢底部EPS板材，因长时间受盐水浸泡，密度为103.8kg/m³，导热系数为0.0386W/（m▪k）。在70℃下烘12d，密度降为30.5kg/m³，折断后调查，EPS外表被盐水浸泡成黄色，将颗粒切开后调查，内部仍完好。
EPS板的尺度改变分为热效应和后缩短两种改变。温度改变引起的形变是可逆的。模塑聚苯板厂家说到EPS板加热成型后会发生缩短，不同的质料、不同的加工条件出产的EPS板材的后缩短量是不一样的的。这种后缩短率期初较快，以后逐步变慢，直至恒定（不再缩短）。
EPS板材在70℃下的尺度改变率一般在0.07%~0.038%左右，超过100℃，会大幅度缩短，因此，主张长时间运用温度应在80~-180℃。
EPS板在23℃的水中浸泡96h的吸水率（体积分数）一般在0.51%~0.74之间，水蒸气渗透系数≤4.5%[ng/(Pa▪m▪s)]，一般来说，EPS板材用于外墙外保温、屋面保温时，不会发生显着的受潮问题。
